ガス導入ポート付きトランスファーロッド

ガス導入ポート付きトランスファーロッド KTL-GAS

概要
  • ガス導入ポートを設けたトランスファーロッドです。
  • ロッド末端の継手より窒素ガスを導入し、先端フランジ部よりチャンバー内へガスを導入いたします。
  • トランスファーロッドの駆動と独立しているため、動作時も常にガス導入が可能です。
ガス導入ポート付きトランスファーロッド KTL-GAS
特徴
  • トランスファーロッドよりチャンバー内へガス導入可能です。
  • シャフト先端部を導入ガス雰囲気下にします。
  • ガス導入しながらトランスファーロッドの駆動も可能です。
  • ガス導入口は1/4inchVCR継手。サイズ変更も可能です。
  • トランスファーロッドのストロークは指定可能です(掲載モデルはストローク500mm)。
  • 軸径はφ10。仕様によりサイズ変更可能です(掲載モデルは先端部φ6)。
  • 取付フランジはICF70。全方位にて取付可能です。

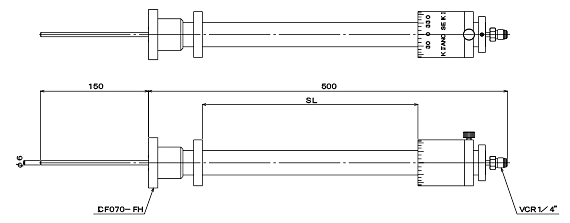

寸法図
寸法図
仕様 Specification
モデル KTL-500
許容ストローク 500mm
重量 約3.0kg
ガス導入継手 1/4VCRオス
許容加熱温度 ≦200℃
直進力 6kgf
回転トルク 9kgf/cm
駆動軸径/先端軸径 φ10mm/φ6mm
接続フランジサイズ ICF-70FH
駆動方式 マグネット式
販売価格 ¥580,000
納期 ご下命後1ヶ月
※1 各仕様は変更が可能です。お問い合わせください。
※2 使用機器等により仕様が異なる場合がございます。ご注意ください。
※3 本書に記載の製品、仕様は改良などのため予告なく変更する場合がございます。ご了承ください。
